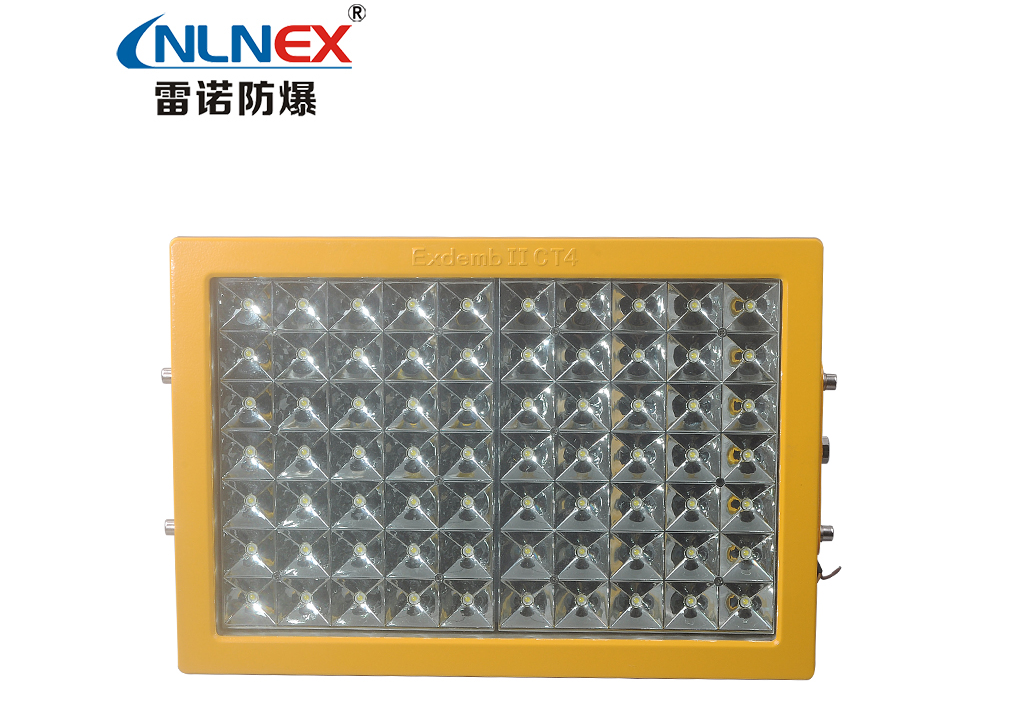

LED防爆燈的發光效率多少錢？

LED防爆燈的發光效率就是指節能燈具耗費1W電磁能造成是多少流明度的流明值（即流明值與輸出功率之比，企業為流）的光效率。/瓦（1米/W）。一般，發光效率越高越好。持續提高LED防爆燈的發光效率，能夠提升光輸出抗壓強度，提高資源使用率。一般，LED防爆燈生產商應用LED燈的基本原理來提高發光效率，以下所顯示：

1、應用電級提升或電子器件結晶來改進元器件GaNLED的電流量拓展特點；

2、提高電流量分派的勻稱性；

3、減少電流量的集聚效用；

4、提高集成ic的發光效率和變換效率，提高元器件的康普頓效應，提高商品特性。

2、為提高LED防爆燈的發光效率而采用的具體辦法：

1、LED防爆燈珠晶體樣子的轉變：更改LED防爆燈的矩形框樣子是提高發光效率的合理方式 。能夠依據光學原理開展改動。

2、LED防爆燈表面不光滑語言表達技術性：部件內部和外界幾何圖形樣子的粗略地比，毀壞了部件內部光的全反射，提高了部件的應用效率。不光滑化方式 大部分是在部件的幾何圖形樣子上產生標準的不規律樣子，而且這類標準遍布的構造還依據部位分成二種方式，一種是在部件中設定不平整的樣子，另一種是是在部件頂端制做標準的凸凹樣子，并在部件反面設定反射層?，F(xiàn)階段，假如應用光波長為405nm的UV成分，則外界量子科技效率能夠提高43％，獲取效率為60％。它是現階段一般上較高的外界量子科技效率和獲取效率。

3、LED防爆燈集成ic黏貼技術性：為了更好地降低GaAs襯底對LED發送的光的消化吸收，一些科學研究組織 明確提出全透明襯底是黏貼技術性。這也是LED光芯片的研究?jī)?nèi)容之一。

4、LED防爆燈倒裝集成電路芯片技術性：選用FlipChip構造替代GaN系列產品藍色寶石襯底，這代表著將傳統式部件錯亂回來，并在p型電級上制做了具備高些透射率的反射層，進而更換初始部件從上邊傳出的光是以控制模塊的別的發光視角傳出的，而且該光是以藍色寶石襯底的邊沿獲得的。由于這類方式 降低了電級側的光損害，因此 它的光輸出能夠貼近傳統式封裝方式 的二倍。另一方面，因?yàn)榈寡b集成ic構造能夠根據電級或凸塊直接接觸封裝構造中的排熱構造，因而大大的提高了元器件的排熱實際效果，進一步提高了元器件的流明值。

5、LED防爆燈全透明基鋼板技術性：清除GaAs基鋼板，并且用徹底全透明的GaP結晶替代。因?yàn)閺募蒳c上來除開基鋼板消化吸收地區，因而量子科技效率已從4％提高到25-30％。為了更好地進一步降低電級總面積的消化吸收，有些人將這類全透明襯底型InGaAlP元器件做成截頂?shù)瑰F型，進而大大的提高了量子科技效率。

6、LED防爆燈陶瓷膜反射面技術性：MB加工工藝，較先除去GaAs襯底，隨后在其表面和Si襯底表面另外液相堆積Al陶瓷膜，隨后將其電焊焊接在一定的溫度和工作壓力。那樣，從發光層照射基鋼板的光被Al陶瓷膜層反射面到集成ic的表面，進而提高了元器件的發光效率。5次之上。

7、LED防爆燈表面薄膜光學技術性：表面薄膜光學加工工藝是提高元器件光輸出效率的另一項合理技術性。該技術性的基本上關鍵點是在集成ic表面上蝕刻加工很多的小構造，其尺寸約為光的波長的尺寸。每一種構造呈四面體形，不但擴張了光的輸出總面積，并且更改了集成ic表面的光的折射方位，進而顯著提高了光傳送效率。比較準測量說明，針對對話框?qū)颖『駷?0μm的機器設備，光獲取效率能夠提高30％。當對話框?qū)拥谋『駵p少到10μm時，光獲取效率將提高60％。針對光波長為585-625nm的LED元器件，在制做紋路構造后，發光效率能夠做到30lm/w，貼近全透明基鋼板元器件的水準。

8、LED防爆燈倒裝半導體技術：根據MOCVD技術性在藍色寶石襯底上生長發育根據GaN的LED固層，P/N結發光地區傳出的光根據上端P型地區傳出。因?yàn)镻型GaN的導電率差，為了更好地得到優良的電流量澎漲，務必根據揮發技術性在P地區的表面上產生由Ni-Au組成的金屬電極層。根據該陶瓷膜層將P地區的導線引出來。為了更好地得到優良的電流量澎漲，Ni-Au金屬電極層不可過薄。因而，元器件的發光效率將遭受非常大危害，一般必須另外考慮到電流量澎漲和發光效率這兩個要素?？墒牵谝磺袪顩r下，金屬材料塑料薄膜的存有都是會使透光度下降。除此之外，焊錫絲線連接頭的存有也會危害機器設備的光獲取效率。GaNLED倒裝集成ic構造的應用能夠從源頭上清除金屬材料塑料薄膜的欠佳透光度能和發光效率。

9、LED防爆燈集成ic粘合技術性：伴隨著對粘合原理的慢慢掌握和粘合生產工藝的慢慢完善，各種各樣不一樣原材料的集成ic能夠互相粘合，進而產生一些獨特主要用途的原材料和元器件。假如在硅晶片上產生硅化物層隨后融合，則能夠產生新的構造。因?yàn)楣杌锏母邔?dǎo)電率，它能夠替代雙極型元器件中的埋藏層，進而減少RC參量。

10、用以LED防爆燈的激光器剝離技術：激光器剝離技術（LLO）運用激光器動能溶解GaN/藍色寶石頁面處的GaN緩存層，進而完成LED外延性芯片與藍色寶石的分離出來栽培基質。技術性優點是將外延性芯片遷移到具備高導熱率的熱管散熱器，這能夠改進大容量集成ic中的電流量拓展。n面是發光面：發光總面積提升，電級不大，這有益于薄膜光學的制取，并降低蝕刻加工，切削和刮痕。更關鍵的是，藍色寶石襯底能夠多次重復使用。
