應急照明系統主要由其自身的電源控制。正常電源連接到普通照明為電回路。 LED防爆燈電池通常是充電的。當正常電源切斷時，備用電源（電池）自動供電。這種LED防爆燈在燈內部有大量的電子元件，如變壓器，穩壓器，充電器，逆變器，電池等。 LED防爆燈在使用，檢修和故障期間需要充電和放電。另一種是集中供電集中控制型。 LED防爆燈具中沒有獨立電源。當正常照明電源發生故障時，集中供電系統供電。在這種形式的應急照明系統中，省略了所有燈內的復雜電子電路。應急照明燈具與普通燈具沒有區別，集中供電系統設置在專用房間內。

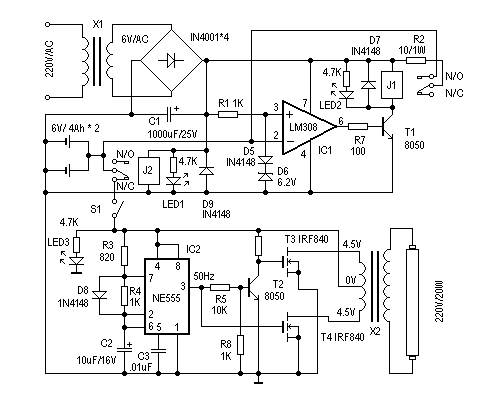

其電路如圖1所示。下面介紹其工作原理。

當電源正常時，J2（多功能設備）電氣連接，其動觸頭連接“N/O（常開點）”，備用電池的正極連接IC1的反相端。 IC1（LM308）和D5，D6組成電壓比較器，參考電壓由D5和D6決定。這里，硅二極管（D5）和6.2V齊納二極管（D6）用于形成6.9V的參考電壓，以監控充電電壓。當IC1的2腳輸入電壓（兩個電池電壓）低于6.9V時，IC1的6腳輸出為高電平，T1導通，J1（多晶電）供電，其動觸點為“N/O（常開點） ）“”，電源電壓通過R2給電池充電，LED2亮起作為充電指示。改變R2電阻調節充電電流。隨著充電時間的增加，IC1的2腳電壓逐漸增加。當電壓大于6.9V的參考電壓時，IC1的6腳輸出低電平，T1截止，J1（多晶）斷電，充電關閉電回路，實現自動充電保護。

停電時，J2（多功能設備）斷電，其動觸頭與“N/C（常閉點）”連接，電池通過S1向LED防爆應急電源燈電路供電，實現停電。自動切換功能。 S1用于此處手動切斷LED防爆燈電路部分。

LED防爆燈電路由IC2（NE555），T2，T3，T4，X2等組成.IC2構成50Hz信號發生器，50Hz信號從IC2的第3引腳輸出。由T3，T4和X2組成的推挽電路分別由T2反相和放大驅動，在X2的高壓側感應220V AC，使熒光管發光。這里的X2可以直接使用成品電源變壓器，其次級電壓為4.5伏，初級220V，具體取決于功率測試熒光燈管的功率。使用時，要注意T3，T4應加散熱器。

制作時，X1選用次級6V/200mA的電源變壓器。 J1，J（聚合物）2選擇線圈電壓為6V的繼電器。其他設備選項可在圖示中找到，無特殊要求。
