適用場所：

適用于非防爆區域的礦山副巷道、電纜隧道、設備維護隧道、小型人行通道、廊道等。適用于大型設備及倉庫、設備工作臺等局部補光照明。

性能特點：

●具有下場環照型和對稱環照型兩種配光型號,分別滿足狹長環境和對稱環境的照明需求

●運用先進的光學和照明原理優化設計的光學透鏡和透明件,光線柔和,照度均勻,有效控制炫光,減小工作人員的視覺疲勞.

●光源具有冷白和暖白兩種色溫選擇,無頻閃,節能環保.

●發熱原件貼殼散熱設計,光源腔和電器腔分離設計,有效的控制各部件的溫升,延長LED和其他電子元件的使用壽命,保證燈具長期穩定可靠工作.

●高強度鋁合金外殼和先進的表面噴涂工藝,防腐等級WF2,可在各種腐蝕性環境中長期可靠工作.

●優化的結構設計,防護等級IP65,確保燈具防水防塵.

●產品體積小、重量輕,不但袖珍美觀,而且抗震能力好.

●產品具有吸頂式、壁掛式、吊環式和吊桿式等多種安裝方式,適應不同現場環境的照明需求.

●采用良好LED光源,壽命長,平均使用壽命達50000小時以上.

●LED光源光效高,產品節能效果好,耗電量只是相等光通量的白熾燈的12.5%左右.

●產品具有低壓和高壓兩種型號,低壓型號的電壓范圍AC/DC30～42V,高壓型號的電壓范圍AC/DC85～260V,分別能滿足AC/DC36V、AC/DC11V、AC/DC127V、AC/DC220V多種工作電壓的需求.

技術參數：

額定電壓：AC/DC24～220V 50/60Hz

適配光源:LED

光源功率:24W

外殼防護:IP65

防腐等級:WF2

絕緣等級:I

進線螺紋:G3/4

引入電纜:φ8～φ12mm

外形尺寸:φ203x175x204mm

總重量:1.7Kg

使用方法：

●燈具出廠時,已配置長約0.5m的電纜線,方便安裝使用.

●如果配置的電纜線長度不足,應根據工作現場的實際照明需要,準備好相應長度的φ6～φ8mm三芯電纜線.

● 扳開外殼上的兩個鎖扣打開后蓋,將準備好的三芯耐高溫點連線,按接線座上標明極性,火線接"L"端,零線接"N"端,地線接地線端,再將引入口的電纜線用葛蘭接頭壓緊后,合上后蓋,扣緊鎖扣、較后將三芯電纜線另一端接通,即可實現照明.

注意事項：

●低壓型號能在AC/DC30～45V內工作,較佳的工作電壓范圍是36V±5%,高壓型號能在AC/DC80～265V內工作,分別能滿足AC/DC110,AC/DC127,AC/DC220V的工作電壓需求.

●低壓燈具如果一個回路的燈具數量較多時,請保證回路主線路纜導體面積有足夠的余量,建議:使用4m㎡銅芯電纜線的回路,燈具間距為10m,接入回路的燈具數不超過15套,使用6m㎡銅芯電纜線的回路,燈具間距為10m,接入回路的燈具數不超過20套,避免回路壓降過大而導致燈具啟動不良或自熄.

●狹長環照型燈具的配光方向如底蓋尖頭所示,也就是在燈具安裝時,保證底蓋尖頭方向與通道走向平行由于受配光方向的限制,狹長環照型燈具不設吊環安裝方式配置.

配用光源：

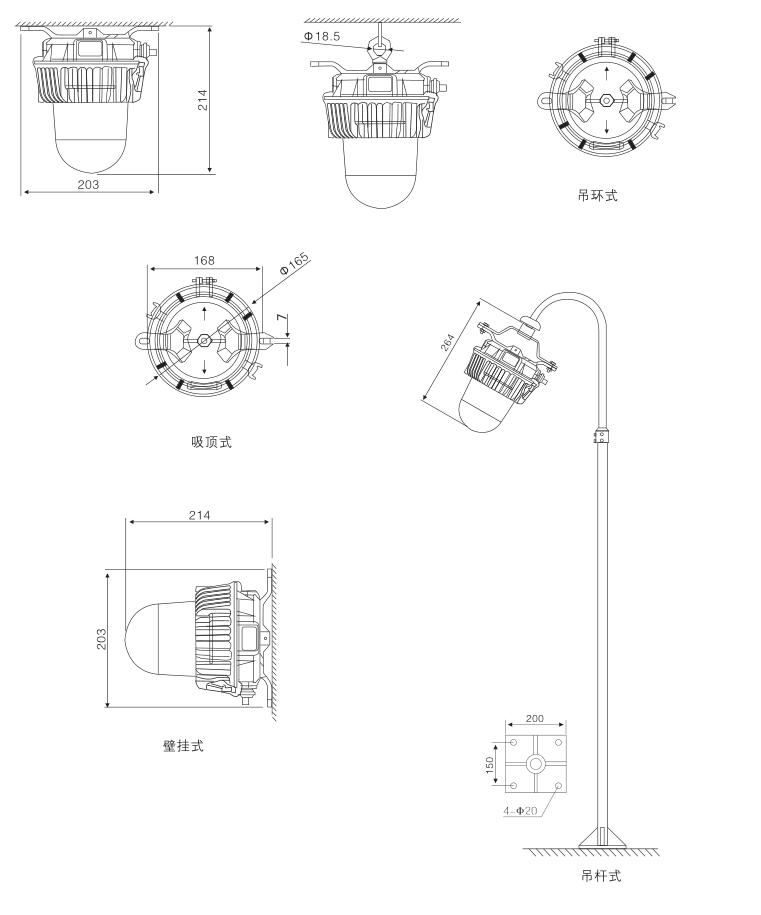

安裝外形圖：

◇品質保證

本產品嚴格按照ISO9001:2000一般質量管理體系標準進行質量控制，確保產品質量高于國度標準，完全達到設計要求，產品實行3年保用，自購買之日起3年內，產品正常使用下出現任何故障由本公司負責免費維護。
