適用場所:
適用于易燃易爆場所安全工作,用于各種室內、外工作場所。中國煤炭行業、中石油、中石化、中海油、電力、冶金、鋼鐵、船舶、部隊、航空航天、公安消防、化工、政府部門及大型企業照明的使用和需要。
性能特點:
●隔爆型較高防爆等級,可在易燃易爆危險場所安全可靠工作.
●采用MH/HPS氣體放電光源,光效高,平均使用壽命分別可達10000/28500小時.
●運用先進的光學和照明原理優化設計的透明件,光線柔和,照度均勻,無眩光,有效的避免了工作人員的視覺疲勞.
●采用一體化全密封結構設計及較新表面處理技術,不變色,不生銹,能防水和雨淋,可在高溫潮濕和各種腐蝕性等惡劣環境下長期使用.
●外殼采用高強度鋁合金材料,外殼防護等級高達IP65,具有抗強力碰撞和沖擊能力.
●外形美觀,安裝操作簡單方便.
技術參數:
額定電壓:AC220V 50Hz
適配光源:MH氣體放電燈、HPS氣體放電燈
外殼防護:IP65
仿佛等級:WF2
絕緣等級:I
進線口螺紋:G3/4
引入電纜:φ8~φ12mm
距高比:2
外形尺寸:φ255x421mm(燈具)
總重量:8.5Kg
防爆標志:Exd II CT4/T6
使用方法:
1、根據工作現場的實際照明需要,確定燈具的安裝位置和方式,然后按燈具到220V電源接點的距離備好相應長度的Φ8~14mm三芯電纜線。
2、卸下接線盒上有“開/鎖”標識的側板,從包裝盒內取出安裝配件,包括密封圈、墊片和接頭(帶緊定螺釘),如燈具采用吸頂式安裝,則還有吊頂式轉換接頭(帶緊定螺釘)和3/4寸轉換接頭。
1)壁掛式安裝:先將燈體通過支架安裝在墻壁或其它支撐件上(保證遮光板在燈泡正上方),然后將電纜依次穿過接頭、墊片、密封圈直至接線盒內(預留出一定長度的電纜方便接線),較后旋緊接頭,擰緊緊定螺釘;
2)傾斜吊桿式安裝:將接頭穿過電纜,旋入鋼管,擰緊緊定螺釘,然后將電纜依次穿過墊片、密封圈直至接線盒內(預留出一定長度的電纜方便接線),再將燈體旋入接頭,必需保證接線盒接線口朝下。按第3步接好線后,通過調整銅質接頭和鋼管的相對位置,保證遮光板在燈泡正上方,然后擰緊緊定螺釘;
3)豎直吊桿式安裝:先將接頭穿過電纜,旋入鋼管,擰緊緊定螺釘,然后將電纜依次穿過墊片、密封圈直至接線盒內(預留出一定長度的電纜方便接線),再將燈體與接頭擰緊,擰緊緊定螺釘;
4)吸頂式安裝:將3/4寸轉換接頭旋入吊頂式轉換接頭,接頭旋入3/4寸轉換接頭,分別擰緊緊定螺釘,然后穿過電纜,安裝在屋頂,較后將電纜依次穿過墊片、密封圈直至接線盒內(預留出一定長度的電纜方便接線),再將燈體與接頭擰緊,擰緊緊定螺釘;
3、將三芯電纜線的一端分別接入盒內的有“L”、“N”和接地標識處,再用電纜壓板壓緊電纜,并用緊固螺釘固定,然后裝上側板,擰緊螺釘。
4、較后將三芯電纜線的另一端按防爆要求接通220V電源即可。
5、更換燈泡時,先切斷電源,然后用內六角扳手卸下殼體上的緊定螺釘,用大螺絲刀或其它工具旋松燈蓋6圈,再用手小心將燈蓋緩慢卸下,旋下舊燈泡再換上新燈泡。
注意:1)嚴禁帶電打開燈具;2)拆卸燈蓋時,燈與燈殼快脫離時小心操作。
配用光源:
訂貨編號 | 光源 | 額定功率(W) | 光通量(丨m) | 平均使用壽命 |
BPC8710-J70 | MH氣體放電燈 | 70 | 5500 | 10000 |
BPC8710-J100 | MH氣體放電燈 | 100 | 9000 | 10000 |
BPC8710-J150 | MH氣體放電燈 | 150 | 13000 | 10000 |
BPC8710-N70 | HPS氣體放電燈 | 70 | 6000 | 28500 |
配光曲線:

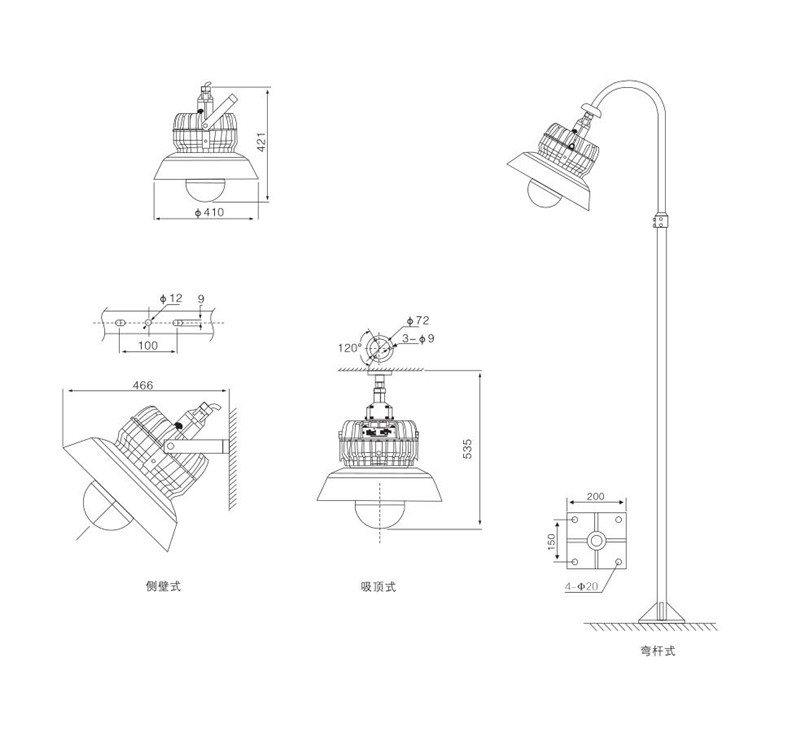

外形安裝圖:

◇品質保證
本產品嚴格按照ISO9001:2000一般質量管理體系標準進行質量控制,確保產品質量高于國度標準,完全達到設計要求,產品實行7年保用(光源保1年),自購買之日起7年內,產品正常使用下出現任何故障由本公司負責免費維護。
